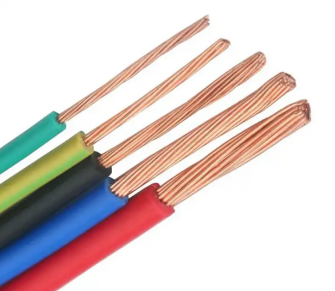

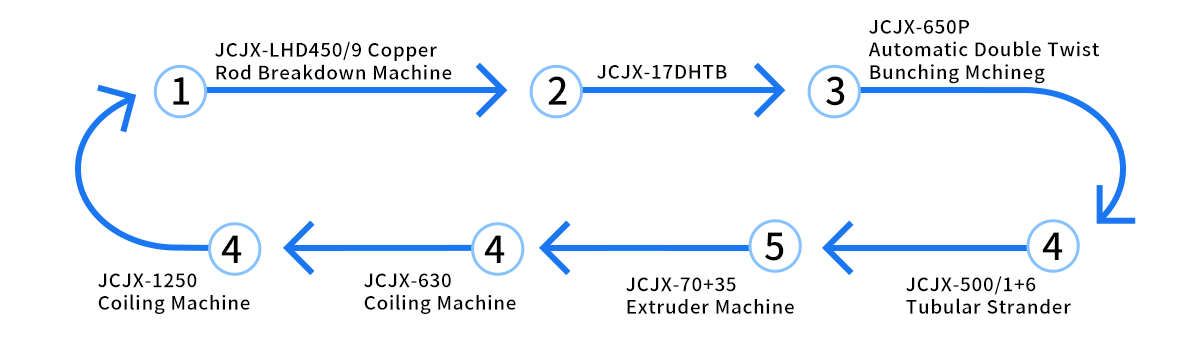

Hay un total de siete líneas de producción como se muestra en la siguiente figura:
1. Máquina rompedora de varillas de cobre JCJX-LHD450/9
2. JCJX-17DHTB
3. Máquina agrupadora automática de doble giro JCJX-650P
4. Cableadora tubular JCJX-500/1 6
5. Máquina extrusora JCJX-70 35
6. Máquina enrolladora JCJX-630
7. Máquina enrolladora JCJX-1250

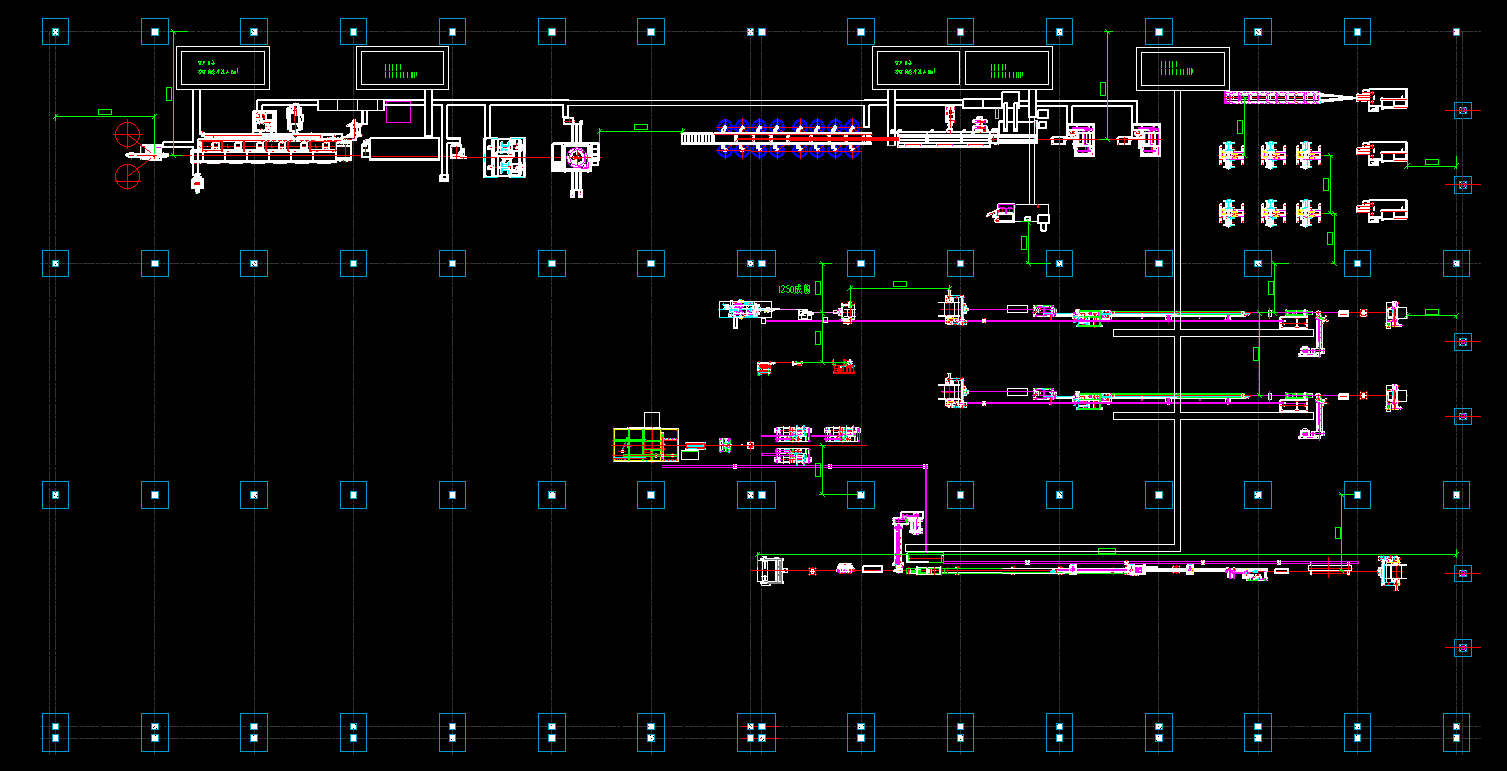

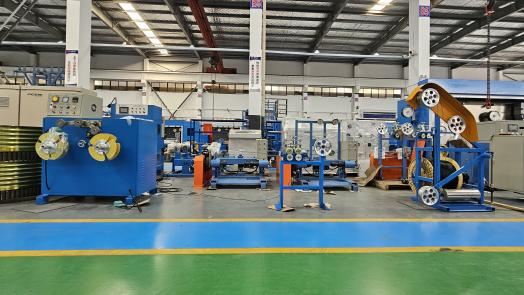

Dibujos de planificación de fábrica del cliente.

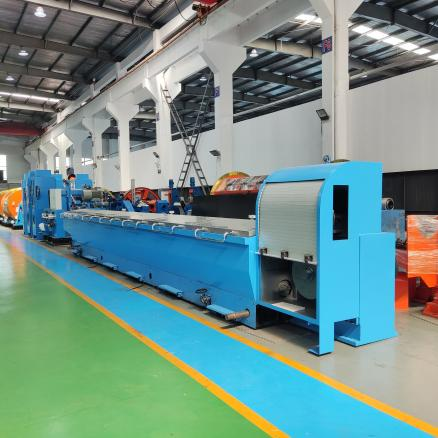

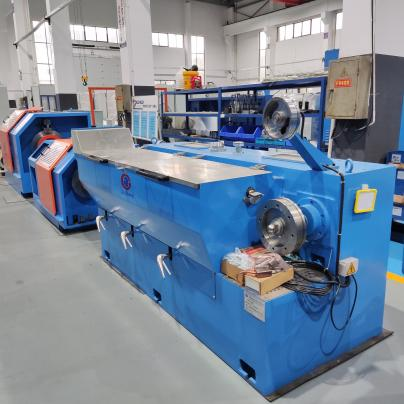

JCJX-LHD450/9
La máquina trituradora de varillas de cobre LHT450 es un equipo de trefilado que trefila alambre de cobre con un diámetro de 8 mm a 1,2 mm-4,0 mm. Tiene un cuerpo de caja de cambios de hierro fundido, funciona con poco ruido y está recubierto con carburo de tungsteno en la superficie.
Diámetro máximo de entrada: Φ 8 mm
Diámetro de salida: Φ 1,2 mm ~ Φ 4,0 mm, Φ 1,5 mm ~ Φ 4,0 mm, Φ 2,1 mm ~ Φ 4,0 mm.
| Tipo de máquina | LHT450/13 | LHT450/11 | LHT450/9 |
| Diámetro de entrada máx. (mm) | φ8 | φ8 | φ8 |
| Diámetro de salida (mm) | φ1.2-4.0 | φ1.5-4.0 | φ2.1-4.0 |
| Max.Die No. | 13 | 11 | 9 |
| Máx. velocidad de línea (m/s) | 25 | 22 | 20 |
| estructura del cuerpo | yeso planchado |
| Tipo de transmisión | Mediante engranajes abrasivos de alta precisión |
| Fijar el diámetro del cabrestante de velocidad. (mm) | Fijar el diámetro del cabrestante de velocidad. (mm) |
| Cabrestante de dibujo | φ450 |
| Potencia del motor principal (KW) | Recubierto con tungsteno |
| Motor de cabrestante de velocidad fija (KW) | 280 |
| Tipo de lubricación | 75 |
| Tipo de lubricación | inmersión |
| Equipo opcional | 1. Dispositivo de recocido continuo 450T 2. Doble rastrillado 3. Bobinador 4 、 recogida WS-1000 |
JCJX-17DHTB
La velocidad de trefilado se encuentra entre máquinas trefiladoras de alta y baja velocidad. Está equipado con un dispositivo de recocido continuo, que puede realizar un tratamiento térmico en línea en el alambre durante el proceso de trefilado para eliminar el endurecimiento por trabajo y restaurar la plasticidad del metal.
1. Sistema de control automático de tensión de doble inversor.
2. Unifique el bastidor principal de hierro fundido 250, maquinaria de precisión, sin impactos.
3. Cabrestante tratado con tungsteno resistente al desgaste.
4. Adecuado para recocido continuo, máquina tensora con y sin eje y máquina bobinadora.
| Tipo de máquina | 280/13DH | 300/9DH | 250/17DH | 260/17D |
| Máx. Diámetro de entrada (mm) | Φ3.5 |
| Diámetro de salida (mm) | Φ0.65-2.80 | Φ1.2-2.8 | Φ0.4-1.6 | Φ0.4-1.2 |
| Máx. Muere No. | 13 | 9 | 17 | 17 |
| Máx. Velocidad de línea (m/min) | 2000 | 1200 | 1800 | 1200 |
| Estructura del cuerpo | yeso planchado | | | |
| Relación de deslizamiento de la máquina. | 20% | 18% | 20% | 18% |
| Tipo de transmisión | 280 | 300 | 250 | 260 |
| Diámetro del cabrestante de velocidad fija. (mm) | Mediante engranajes abrasivos de alta precisión | Por cadena |
| Potencia del motor de recogida (KW) | 11(15) | 11 |
| Tipo de lubricación | Inmersión total | Tipo de pulverización |
| Tamaño de la bobina de recogida (mm) | Φ500/Φ630 (el diámetro interior es Φ127 mm) o modificado según los requisitos |
| Equipo opcional | 1. Dispositivo de recocido continuo 2. Enrollador |
| Dispositivo de recocido continuo en línea |
| Tipo | 350T | 250 toneladas/litro | 250 toneladas/año |
| Estructura de la máquina | Horizontales | verticales | verticales |
| Diámetro de la rueda de recocido (mm) | Φ350 | Φ250 | Φ250 |
| Diámetro del alambre de recocido (mm) | Φ0.8-Φ2.8 | Φ0.6-Φ2.2 | Φ0.4-Φ1.6 |
| Tipo de protección de recocido | Vapor o nitrógeno |
| Voltaje de recocido | 0-65 V (CC) | 0-60 V (CC) |
| Corriente de recocido | 0-2500A (CC) | 0-(2000A,1500A,1200A)(CC) |

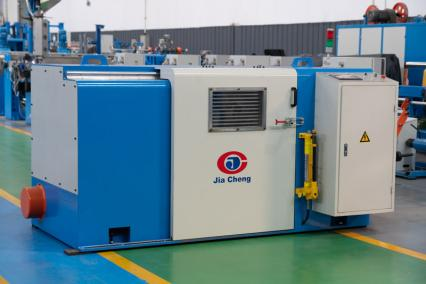

Máquina agrupadora automática de doble giro JCJX-650P
Está adaptado para torcer alambre de cobre desnudo, alambre estañado y alambre barnizado, que tienen más de 7 hilos. El freno magnético, que frena automáticamente cuando se rompe el cable, adopta un tipo de embrague de polvo magnético. (Salida de control del PLC).
1. El transductor adopta la marca INOVANCE, los rodamientos son marcas importadas.
2. El motor adopta la marca nacional de primera clase.
3. Encendido y apagado de bajo voltaje, el freno adopta la marca de primera calidad en el país y en el extranjero.
| Tipo de máquina | JCJX-300P | JCJX-500P | JCJX-500PB |
| uso | Para agrupar 7 cobre desnudo, alambre estañado y alambre esmaltado. |
| Tipo de control | PLC HMI Control del inversor |
| Área de sección de torsión (mm2) | 0,035-0,45 | 0,05-2,50 | 0,05-4,00 |
| Diámetro del alambre de cobre (mm) | Φ0.05-Φ0.25 | Φ0.10-Φ0.45 | Φ0.10-Φ0.52 |
| Paso de torsión (mm) | 2.00-17.17 | 6.30-50.40 | 6,30-80,5 |
| Dirección de torsión | S o Z |
| Tensión de recogida | Tensión controlada por embrague magnético. |
| Velocidad máxima del eje principal (r/min) | 3000 | 3000 | 2500 |
| Tipo de desplazamiento | La transversal y la distancia se pueden ajustar mediante el rodamiento transversal. |
| Lubricación de rodamientos | Boquilla lubricante con aceite de alta temperatura | Lubricación con aceite fino, refrigeración por circulación. |
| Tipo de carga y descarga de bobina | tipo hidráulico |
| Máx. Diámetro de la bobina. | Φ300 | Φ500 | Φ500 |
| Unidad de parada automática | Parada automática al alcanzar la longitud establecida y cable roto por dentro y por fuera |
| Freno | Freno magnético |
| Potencia del motor (kilovatios) | 4 | 5.5 | 5.5 |
| Altura del centro del eje principal (mm) | 630 | 700 | 700 |

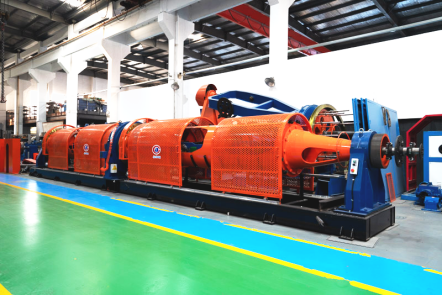

Cableadora tubular JCJX-500/1 6
La máquina se utiliza para fabricar alambre trenzado de cobre, alambre trenzado de aluminio con núcleo de acero y cuerda de acero. También se puede usar para alambre de acero trenzado y alambre aislado.
Según los diferentes modelos, se puede seleccionar el diámetro exterior máximo de torsión: 12 mm y 15 m. Según los diferentes modelos, el rango de paso de torsión es 20~181, 20~331, 36~274
1. Opere el conveniente control del inversor PLC HMI.
2. Bajo costo y alta eficiencia.
3. Alta velocidad, alta capacidad.
4. Esta máquina se utiliza para fabricar alambre trenzado de cobre, alambre trenzado de aluminio con núcleo de acero y cables de acero. También se puede utilizar para alambre de acero trenzado y alambre aislado.
| Tipo de máquina | tipo 400 | tipo 500 | tipo 630 |
| Diámetro de alambre de cobre único | Ø1,0-2,5mm | 1,3-4,5 mm de diámetro |
| Diámetro de alambre de acero único | Ø1.5-3.0 | Ø1,3-3,5mm |
| Diámetro de alambre de aluminio único | Ø1,5-4,0mm | Ø1,8-5mm |
| Diámetro máximo trenzado. | 12mm | 15mm |
| rango de tono | 20-181 mm | 20-331 mm | 36-274 mm |
| Velocidad de rotación del tubo | 700 rpm | Tipo de rodamiento grande 600r/min | Tipo de rodamiento grande 500r/min |
| Rueda de apoyo 500r/min | Rueda de apoyo 350r/min |
| Diámetro de la rueda de tracción | Ø800 400 mm | Ø1250mm | Ø1250mm |
| Bobina de desenrollado dentro de la trenzadora | 400mm | 500 mm | 630 mm |
| Tamaño de la bobina de recogida | PN800-1250mm | PN800-1600mm | PN1200-2000mm |

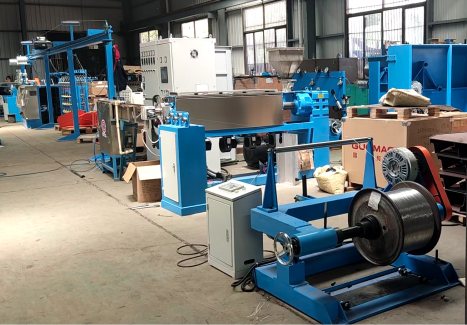

Máquina extrusora JCJX-70 35
Diseño preciso del tornillo, duradero, sin moco, sin quitar el cromo, cambia de color rápidamente, con alta capacidad, alta calidad, la concentricidad del cable es superior al 90%, con alta precisión ±0,03. Con control PLC con pantalla táctil, fácil operación, más hommización.
1. Uso: se utiliza para el aislamiento de cables con PVC, LDPE, NYLON, TPU.
2. La línea de producción consta de: desenrollador, máquina principal, gabinete principal, canal fijo, tracción, recogida.
3. Piezas opcionales: oruga, máquina brillante, medidor láser de prueba de diámetro, tornillo LSZH, recogida y compensación tipo pórtico, recogida y compensación tipo eje final.
| Tipo | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Diámetro del tornillo (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Relación L/D del tornillo | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Capacidad de extrusión (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Capacidad de extrusión (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Capacidad de extrusión (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Potencia del motor principal | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| potencia total | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Diámetro acabado (mm) | 0.2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Tamaño de la bobina de liquidación (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Poder de pago | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7.5/11 |
| Tipo de unidad de transporte | capastan | capastan | capastan | capastan | capastan | capastan Oruga | capastan Oruga |
| Energía de la unidad de transporte | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Longitud del acumulador (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Tamaño de la bobina de recogida (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| poder de toma | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Velocidad de línea (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Dimensión (m) (L*W*H) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Peso(T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
Máquina enrolladora JCJX-630/1250
Se utiliza principalmente para enrollar largos rollos de alambres o cables en bobinas para facilitar el embalaje, transporte y uso posterior.
Característica:
1. La tensión automática puede controlar la unidad de pago, los cables están dispuestos perfectamente en la bobina.
2. Al adoptar un conjunto de liquidación automática, el cable de liquidación está en orden.
3. Alta eficiencia, generalmente produce 700 en 8 horas, levante tres veces.
| modelo | Φ630mm | Φ1250mm | Φ1250-Φ1600mm |
| Rango de cables aplicable | 0,5-6 mm2 | 10-70 mm2 | 10-240 mm2 |
| Atravesando la tensión | Automáticamente |
| Velocidad del motor principal | 0-600 rpm | 0-300 rpm | 0-300 rpm |
| Cargando tipo de bobina | tipo palanca | Tipo eléctrico | Tipo eléctrico |
| Modelo de bibbin de liquidación | Φ400-630mm | Φ800-1250mm | Φ1000-1600mm |
| Modelo de toque | Diámetro exterior.≤320 mm Diámetro interior. 120mm Ancho30-100mm | Diámetro exterior ≤600 mm Diámetro interior. 200300mm Ancho60-150mm 150-200 mm | 50-250 |
| poder | 2,2 kw | 3kW | 4kW |
| Estructura del contador de metros | Tipo of wheel pressure | Tipo de rueda doble con presión de aire | Doble rueda escribir con presión de aire |
| Tipo de inducción/ Precisión de medición | Codificador rotatorio/0,5% | Codificador rotatorio/0,5% | Codificador rotatorio/0,5% |
