1. Características de estructura y diseño de la máquina trenzadora de marco rígido

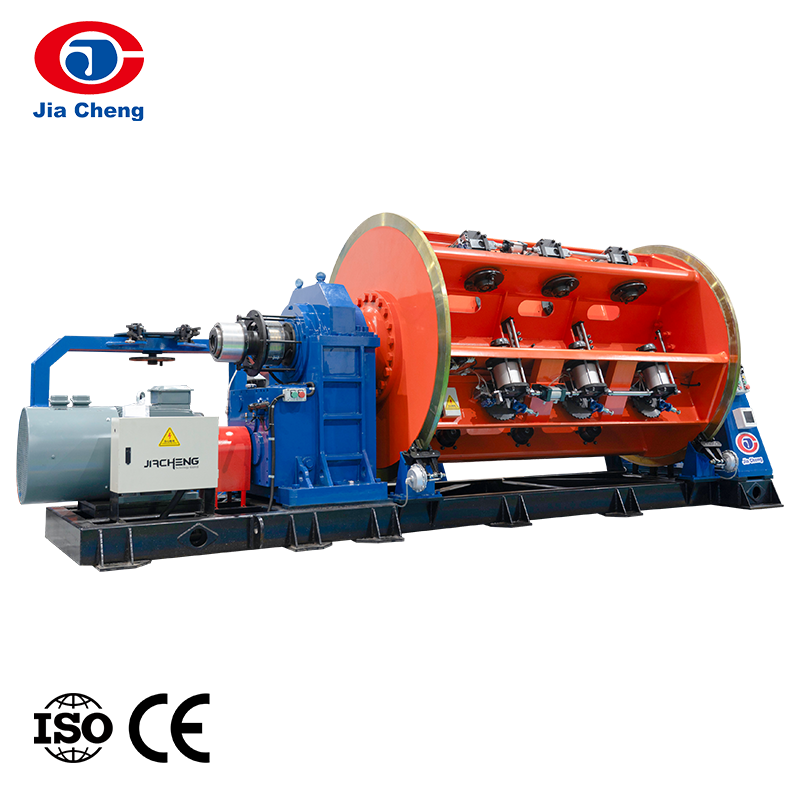

el Máquina trenzadora de marco rígido Es una pieza fundamental del equipo en la fabricación de cables moderna, diseñada para ofrecer alta precisión, estabilidad estructural y confiabilidad operativa a largo plazo . Su diseño central gira en torno a una estructura de bastidor rígido, lo que la distingue de otros tipos de máquinas trenzadoras, como las trenzadoras tubulares o planetarias. Esta construcción rígida garantiza que la máquina pueda funcionar a altas velocidades manteniendo una vibración mínima, garantizando así una calidad constante del hilo.
el machine is primarily composed of a strong welded steel frame, multiple bobbin carriers, a central shaft, a transmission system, and an advanced electrical control system. The rigid frame supports multiple bobbins simultaneously, allowing for the production of large cross-section conductors. Each bobbin carrier is engineered to rotate smoothly and synchronously, ensuring uniform wire payout. The La resistencia mecánica del marco contribuye directamente a la estabilidad del proceso de trenzado. , especialmente cuando se trata de conductores de cobre, aluminio o aleaciones.
Las modernas máquinas trenzadoras de estructura rígida están equipadas con sistemas de control inteligentes, que a menudo integran PLC y tecnología de conversión de frecuencia. Estos sistemas permiten a los operadores controlar con precisión la velocidad de rotación, la longitud del tendido y la tensión. La integración de la automatización reduce significativamente la intervención manual y mejora la coherencia de la producción. en Tecnología Co., Ltd. de Jiangsu Jiacheng. , se aplican conceptos de diseño avanzados para optimizar la rigidez de la máquina, reducir el ruido y mejorar la eficiencia energética, garantizando que los clientes reciban equipos que cumplan con los estándares internacionales.
Otra característica clave del diseño es el sistema de control de tensión. Una tensión uniforme en todos los cables es esencial para producir hilos de alta calidad. La máquina utiliza dispositivos de tensión mecánicos o neumáticos para mantener una fuerza constante, evitando defectos como hilos sueltos o roturas de cables. Además, se incorporan características de seguridad como cubiertas protectoras, sistemas de parada de emergencia y unidades de lubricación automática para garantizar un funcionamiento seguro y continuo.
Desde una perspectiva de mantenimiento, la máquina está diseñada para ofrecer durabilidad y facilidad de mantenimiento. Los rodamientos, engranajes y componentes de transmisión de alta calidad extienden la vida útil del equipo y reducen el tiempo de inactividad. El diseño modular también permite una sustitución más sencilla de piezas y actualizaciones.
| Componente | Descripción de la función |
|---|---|
| Marco rígido | Proporciona estabilidad estructural general y control de vibraciones. |
| Portadores de bobinas | Sostenga y gire los carretes de alambre uniformemente |
| Sistema de transmisión | Impulsa la rotación y sincroniza el movimiento de la máquina. |
| Sistema de control de tensión | Mantiene una tensión constante del cable. |
| Sistema de control PLC | Permite un funcionamiento preciso y automatizado |
el structural design of the rigid frame stranding machine ensures alta eficiencia, durabilidad y precisión , lo que lo convierte en un activo indispensable para los fabricantes de cables que buscan una calidad superior del producto.
2. Principio de funcionamiento y proceso operativo
el working principle of a rigid frame stranding machine is based on the coordinated rotation of multiple wire bobbins around a central axis, forming a compact and uniform stranded conductor. This process requires precise synchronization between mechanical components and control systems to ensure consistent quality and high production efficiency.
el operation begins with loading the wire bobbins onto the machine’s carriers. Each wire is then threaded through a series of guides, tension controllers, and alignment devices before reaching the closing die. The La etapa de control de tensión es particularmente importante. , ya que garantiza que cada cable experimente la misma fuerza, evitando un trenzado desigual o tensión interna dentro del conductor.
Una vez que se activa la máquina, el marco rígido comienza a girar a una velocidad controlada. A medida que gira, los alambres se retuercen y convergen gradualmente en el troquel de cierre, donde se forma el cordón final. La longitud de tendido, un parámetro crítico en el proceso de cableado, está determinada por la relación entre la velocidad de rotación del marco y la velocidad lineal del sistema de recogida. Los operadores pueden ajustar estos parámetros a través del panel de control para cumplir con diferentes especificaciones del producto.
Las máquinas trenzadoras de marco rígido avanzadas también incorporan características como dispositivos de torsión hacia atrás y unidades de preformado. Estos mecanismos ayudan a reducir la tensión interna y mejorar las propiedades mecánicas del conductor terminado . Además, se pueden utilizar sistemas de compactación para comprimir los cables trenzados, lo que da como resultado una superficie más lisa y una conductividad eléctrica mejorada.
el take-up system plays a vital role in collecting the finished product. It must be perfectly synchronized with the rotating frame to maintain consistent pitch and avoid defects. Automation systems continuously monitor variables such as tension, speed, and alignment, making real-time adjustments when necessary.
En Jiangsu Jiacheng Technology Co., Ltd., las máquinas están diseñadas con interfaces fáciles de usar y sistemas de monitoreo inteligentes. Para garantizar que los clientes puedan utilizar plenamente el equipo, la empresa proporciona capacitación gratuita preventa , que cubre métodos de operación correctos, técnicas de mantenimiento y solución de problemas para problemas comunes. Esto ayuda a los operadores a dominar rápidamente la máquina y maximizar la productividad.
| Paso del proceso | Descripción |
|---|---|
| Carga de alambre | Las bobinas están montadas en soportes. |
| Enhebrado | Los cables pasan a través de guías y dispositivos de tensión. |
| Rotación de marco | Torsión de cables en un hilo |
| Troquel de cierre | Conformación final del conductor. |
| Sistema de recogida | Recogida de producto terminado. |
el working process is a combination of Precisión mecánica y control inteligente. , asegurando resultados de alta calidad y una producción eficiente.
3. Aplicaciones y ventajas en la industria de fabricación de cables
Máquinas trenzadoras de bastidor rígido se utilizan ampliamente en diversos sectores de la industria de alambres y cables debido a su versatilidad y ventajas de rendimiento. Son adecuados para la fabricación de cables de alimentación, cables de control, conductores aéreos y cables industriales especializados. Su capacidad para manejar conductores de gran sección transversal los hace particularmente valiosos en aplicaciones de servicio pesado.
Una de las ventajas más significativas de esta máquina es su alta capacidad de producción. Con la capacidad de acomodar múltiples bobinas, puede producir conductores trenzados complejos en una sola operación. Esto no sólo mejora la eficiencia sino que también reduce los costos laborales y el tiempo de producción. el La estructura rígida garantiza una vibración mínima. , lo que contribuye directamente a una calidad constante del producto.
Otra ventaja importante es la flexibilidad. La máquina se puede configurar para manejar diferentes materiales, como alambres de cobre, aluminio y aleaciones, así como varios patrones de trenzado. Esta adaptabilidad permite a los fabricantes satisfacer diversas demandas del mercado. Jiangsu Jiacheng Technology Co., Ltd. aprovecha su experiencia técnica para brindar soluciones personalizadas adaptadas a los requisitos específicos del cliente, garantizando un rendimiento óptimo en diferentes aplicaciones.
La eficiencia energética y los bajos requisitos de mantenimiento mejoran aún más el valor de la máquina. Los sistemas de accionamiento avanzados reducen el consumo de energía, mientras que los componentes de alta calidad minimizan el desgaste. Esto da como resultado menores costos operativos y una vida útil más larga.
Además del rendimiento del producto, el soporte de servicio integral es un factor clave para la satisfacción del cliente. Jiangsu Jiacheng Technology Co., Ltd. ofrece guía de instalación , donde los ingenieros ayudan a los clientes durante la instalación de la máquina en sus talleres (con el viaje y el alojamiento a cargo del comprador). La empresa también proporciona un Período de garantía de 12 meses (sin incluir piezas de desgaste) , junto con suministro de repuestos a largo plazo, soporte técnico y servicios de mantenimiento. Esto garantiza que los clientes puedan operar sus equipos con confianza y con un tiempo de inactividad mínimo.
| Área de aplicación | Productos típicos |
|---|---|
| Industria energética | Cables de alta y media tensión |
| Construcción | Cables de construcción y cables de control. |
| Equipos industriales | Cables multipolares y flexibles |
| Infraestructura | Conductores aéreos de transmisión |
el rigid frame stranding machine offers alta eficiencia, precisión, flexibilidad y soporte postventa confiable , lo que lo convierte en la piedra angular de la fabricación de cables moderna.
Sección de preguntas frecuentes
P1: ¿Qué materiales puede procesar una máquina trenzadora de marco rígido?
R: Puede procesar alambres de cobre, aluminio y diversas aleaciones, lo que lo hace adecuado para una amplia gama de productos de cables.
P2: ¿Cuál es el período de garantía de la máquina?
R: Jiangsu Jiacheng Technology Co., Ltd. proporciona un Garantía de 12 meses después del envío , excluidas las piezas de desgaste.
P3: ¿Ofrecen capacitación para el funcionamiento de la máquina?
R: Sí, ofrecemos capacitación gratuita previa a la venta , incluidos métodos de operación correctos, orientación de mantenimiento y solución de problemas básicos.
P4: ¿Hay soporte de instalación disponible?
R: Sí, proporcionamos guía de instalación en sitio . El comprador es responsable de los gastos de viaje, alojamiento y gastos relacionados de los ingenieros.
P5: ¿Qué servicios posventa están incluidos?
R: Brindamos suministro de repuestos, soporte técnico y servicios de mantenimiento a largo plazo. Se podrán cobrar costos de viaje y servicios básicos cuando corresponda.
P6: ¿Cómo garantiza la máquina la calidad del producto?
R: A través de control preciso de la tensión, diseño estructural rígido y sistemas de automatización avanzados , asegurando conductores trenzados uniformes y de alta calidad.
