Hay un total de cuatro líneas de producción y los detalles son los siguientes:
1. Extrusora de silicio JCJX-65 Extrusión de alambre central
2. Máquina voladiza de giro simple JCJX-1000 Torsión del alambre central
3. Extrusora JCJX-80 Extrusión de funda
4. Máquina enrolladora JCJX-1250 enrollado

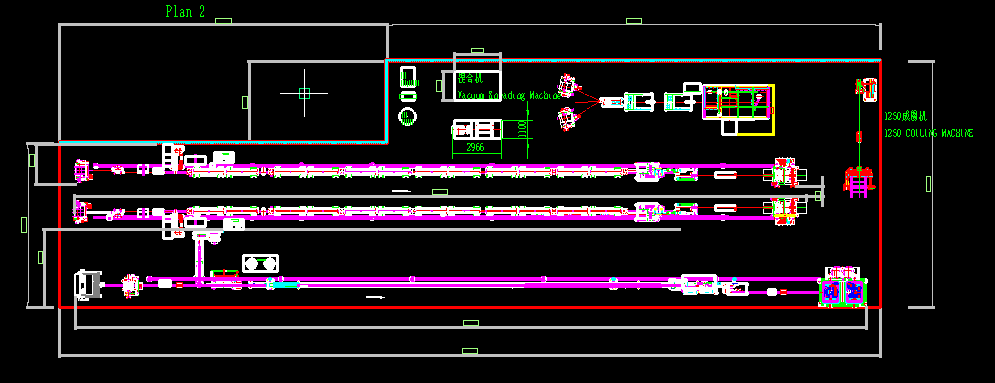

Dibujos de planificación de fábrica del cliente.
Jiangsu Jiacheng Technology Co., Ltd. ha estado comprometida con el desarrollo de la industria de equipos de fabricación de cables desde su creación en 1990. Somos una empresa profesional que fabrica diversos tipos de equipos de fabricación de alambres y cables, como máquinas trefiladoras, máquinas retorcidas, máquinas extrusoras, máquinas enrolladoras y envolvedoras, máquinas trenzadoras, máquinas de recocido y estañado y otras máquinas relacionadas para fabricar alambres y cables.

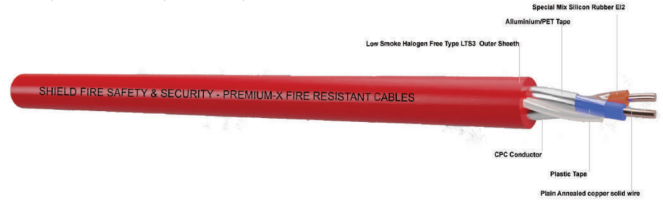

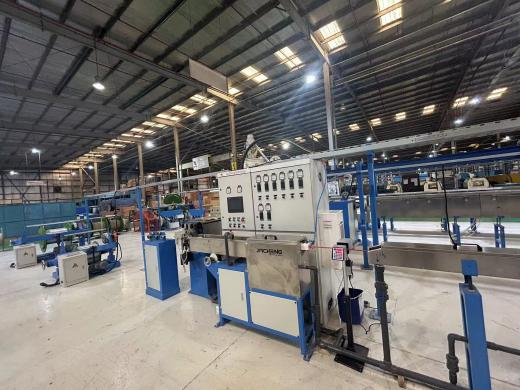

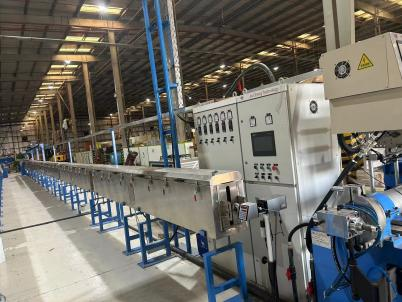

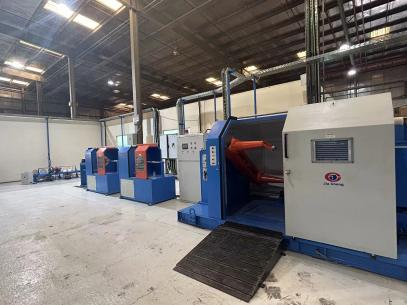

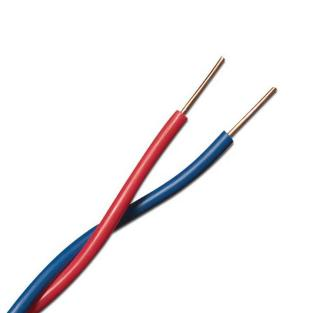

Recientemente, nuestra empresa alcanzó con éxito un acuerdo de cooperación con un cliente en los Emiratos Árabes Unidos y entregó un plan completo para la producción de una línea de producción de cables resistentes al fuego de 2 núcleos de 1,5 a 2,5 metros cuadrados. Durante el proceso de aceptación, el cliente reconoció altamente el rendimiento mecánico, la calidad y los diversos servicios posventa de nuestra empresa, y espera seguir cooperando con Jiacheng Technology en el futuro.

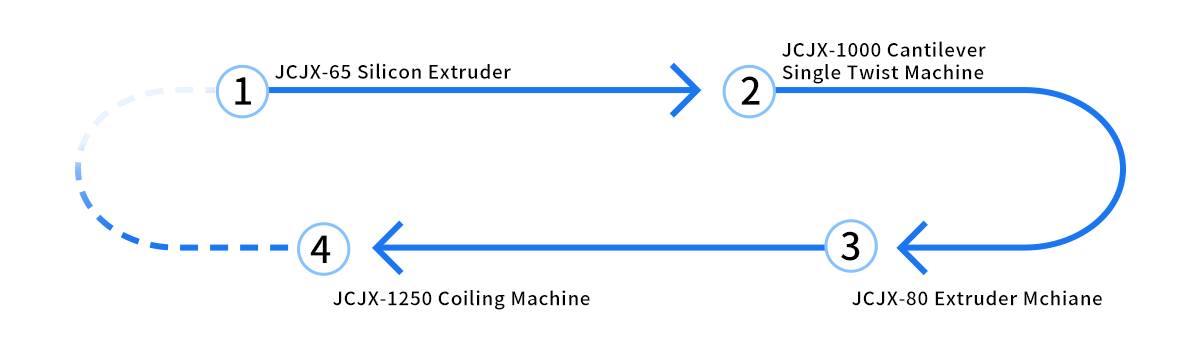

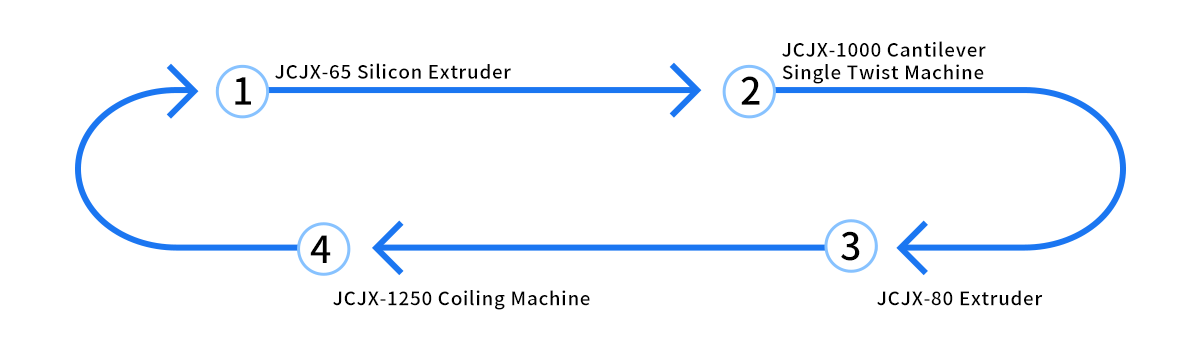

Proceso de línea de producción:
Todo el plan de planificación
Extrusora de silicio JCJX-65
Aplicable a todo tipo de cables de caucho de silicona de alta temperatura y fundas de alta temperatura.
1. Control por pantalla táctil PLC, ajuste y monitoreo de parámetros de toda la línea de producción.
2. El caucho de silicona utilizó tornillo y cilindro, cruceta y matrices para evitar la vulcanización interna.
3. Se utiliza caucho de silicona evitando el ajuste del cabezal de troquel, el control automático del sistema de refrigeración por agua o el control manual.
4. Con un sistema de retroalimentación de prueba de precisión para garantizar un diámetro de cable preciso y reducir costos.
| modelo | JCJX-45 | JCJX-70 | JCJX-90 | JCJX-120 |
| Potencia de la máquina principal (kw) | 11 | 22 | 37 | 45 |
| Capacidad de extrusión (kg/h) | 30 | 80 | 135 | 260 |
| Diámetro del tornillo (mm) | φ45 | Φ70 | φ90 | φ120 |
| Relación L/D del tornillo | 12:1 | 14:1 | 14:1 | 14:1 |
| Tamaño de la bobina de liquidación (mm) | φ300-400 | Φ400-630 | ø400-630 | φ1000-1200 |
| Tamaños de conductores (mm) | φ0,2-3,0 | Φ1.5-6.0 | φ2.1-10 | φ5.0-15 |
| Tamaños de cable terminados (mm) | φ0,8-5,0 | Φ1.8-8.0 | φ3.0-12 | φ8.0-20 |
| Longitud del tanque de vulcanización (m) | 12 | 16 | 24 | 24 |
| Potencia de calefacción | Sección 36kw | Sección 48kw | Sección 72kw | Sección 84kW |
| Motor de tracción (kilovatios) | 2.2 | 4 | 7.5 | 11 |
| Velocidad de producción (m/min) | 10-200 | 10-200 | 4-40 | 4-40 |
| Tamaños de la bobina de recogida (mm) | Φ400-500 | Φ400-630 | φ1250-1600 | φ1250-2000 |
Máquina voladiza de giro simple JCJX-1000
Se utiliza para todo tipo de cables y envolturas y también para todo tipo de conductores blandos y cables de computadora, cables de control de cables de goma como KVVRP, KVVR, RVV, KVV.
1) Más estabilidad, alta eficiencia de producción, bajo nivel de ruido y fácil de operar.
2) Puede torcer tanto cable como alambre de cobre.
3) Torcer y envolver al mismo tiempo.
| modelo | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| Diámetro de la bobina de liquidación (mm) | Φ400-Φ500-Φ630 |
| Diámetro de la bobina de recogida (mm) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| Diámetro de cable aplicable (mm) | Φ0.6-3.0 | Φ1.0-5.0 |
| Potencia del motor principal (kw) | 11 | 15 | 15 | 20 |
| Máx. diámetro de colocación (mm) | Φ15 | Φ20 | Φ25 | Φ30 |
| Paso de torsión (mm) | 20-200 | 30-300 | 30-350 | 30-350 |
| No. de rotación (r/min) | 1000 | 800 | 600 | 550 |
| tensión de recogida | tensión neumática |
| estilo transversal | Regulación continua, según la velocidad de rotación de la bobina y el movimiento alternativo. |
| Distancia de recorrido(mm) | 2-12 | 3-20 | 3-30 | 3-30 |
| Dirección de torsión | Designación libre de dirección S o Z |
| Tipo de envoltura | Envoltura de alambre central o envoltura lateral |
Extrusora JCJX-80
Se utiliza para el aislamiento de alambres y cables con PVC, LDPE, NYLON, TPU. También puede ser equipo con cruceta de triple coextrusión y doble capa.
1. La línea de producción consta de: desenrollador, máquina principal, gabinete principal, canal fijo, canal móvil, acumulador, tracción, recogedor y probador de chispa.
2. Piezas opcionales: pago activo, precalentador, máquina de polvo, medidor láser de prueba de diámetro, tornillo LSZH, máquina enrolladora, enrolladora y empaquetadora de bobina simple y doble.
3. Característica: diseño preciso del tornillo, duradero, sin moco, sin quitar el cromo, cambia de color rápidamente, con alta capacidad, alta calidad, la concentricidad del cable es superior al 90%, con alta precisión ±0,03. Con control PLC con pantalla táctil, fácil operación, más hommización.
| Tipo | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Diámetro del tornillo (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Relación L/D del tornillo | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Capacidad de extrusión (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Capacidad de extrusión (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Capacidad de extrusión (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Potencia del motor principal | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| potencia total | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Diámetro acabado (mm) | 0.2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Tamaño de la bobina de liquidación (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Poder de pago | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7.5/11 |
| Tipo de unidad de transporte | capastan | capastan | capastan | capastan | capastan | capastan Oruga | capastan Oruga |
| Energía de la unidad de transporte | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Longitud del acumulador (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Tamaño de la bobina de recogida (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| poder de toma | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Velocidad de línea (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Dimensión (m) (L*W*H) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Peso(T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

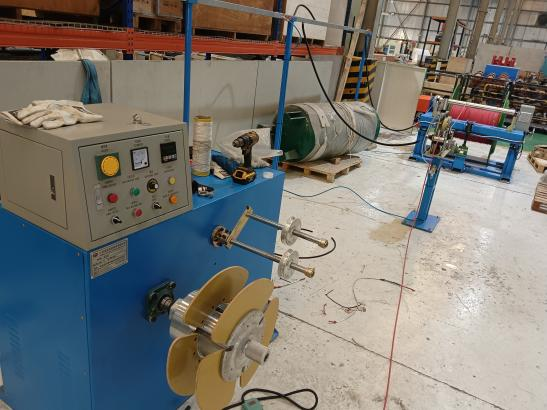

Máquina enrolladora JCJX-1250
Se utiliza principalmente para enrollar largos rollos de alambres o cables en bobinas para facilitar el embalaje, transporte y uso posterior.
Característica:
1. La tensión automática puede controlar la unidad de pago, los cables están dispuestos perfectamente en la bobina.
2. Al adoptar un conjunto de liquidación automática, el cable de liquidación está en orden.
3. Alta eficiencia, generalmente produce 700 en 8 horas, levante tres veces.
| modelo | Φ630mm | Φ1250mm | Φ1250-Φ1600mm |
| Rango de cables aplicable | 0,5-6 mm2 | 10-70 mm2 | 10-240 mm2 |
| Atravesando la tensión | Automáticamente |
| Velocidad del motor principal | 0-600 rpm | 0-300 rpm | 0-300 rpm |
| Cargando tipo de bobina | tipo palanca | Tipo eléctrico | Tipo eléctrico |
| Modelo de bibbin de liquidación | Φ400-630mm | Φ800-1250mm | Φ1000-1600mm |
| Modelo de toque | Diámetro exterior.≤320 mm Diámetro interior. 120mm Ancho30-100mm | Diámetro exterior ≤600 mm Diámetro interior. 200300mm Ancho60-150mm 150-200 mm | 50-250 |
| poder | 2,2 kw | 3kW | 4kw |
| Estructura del contador de metros | Tipo of wheel pressure | Tipo de rueda doble con presión de aire | Doble rueda escribir con presión de aire |
| Tipo de inducción/ Precisión de medición | Codificador rotatorio/0,5% | Codificador rotatorio/0,5% | Codificador rotatorio/0,5% |
