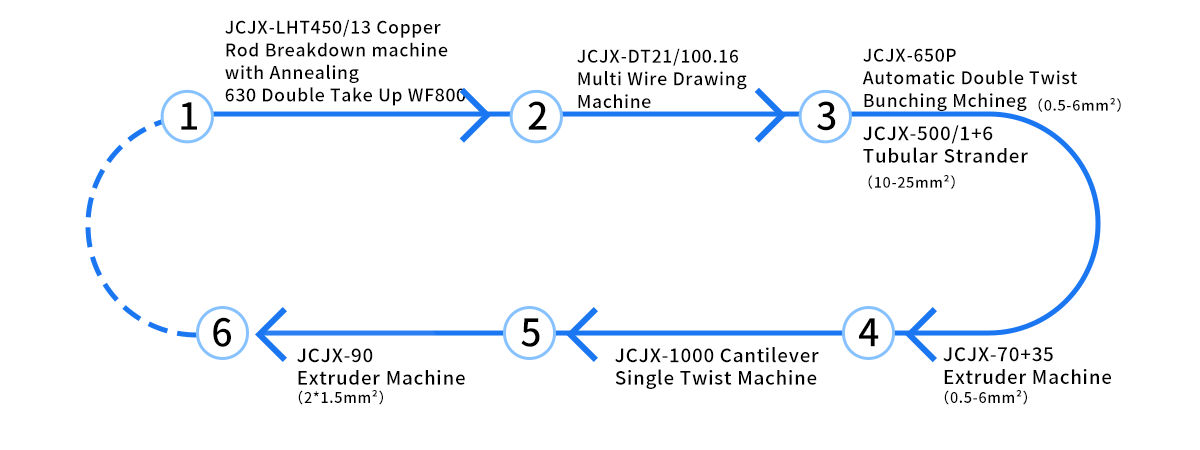

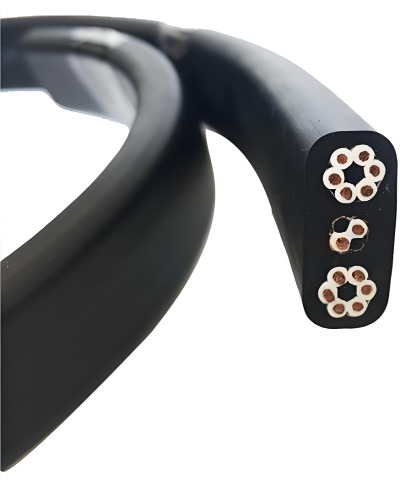

El diseño general del equipo es el siguiente:
1. Máquina rompedora de varillas de cobre LHT450/13 con recocido y trefilado de alambre de cobre de 8 mm a 1,2-3,5 mm
2. Máquina trefiladora múltiple JCJX-DT21/100.16 Produce alambres finos de 0,15 a 0,5 mm
3. Máquina agrupadora automática de doble torsión JCJX-650P. Tuerza de 19 a 84 cables para producir conductores trenzados suaves de 0,5 a 6 mm² de metros cuadrados.
4. Máquina extrusora JCJX-70 35 Extrusión de aislamiento para cables cuadrados de 0,5 a 6
5. JCJX-1000Máquina voladiza de torsión simple Cables aislados trenzados de 2 a 5 núcleos
6. Máquina extrusora JCJX-90 Proporciona una funda protectora para cables de 2 a 5 núcleos y cables planos de 2 * 1,5 mm2

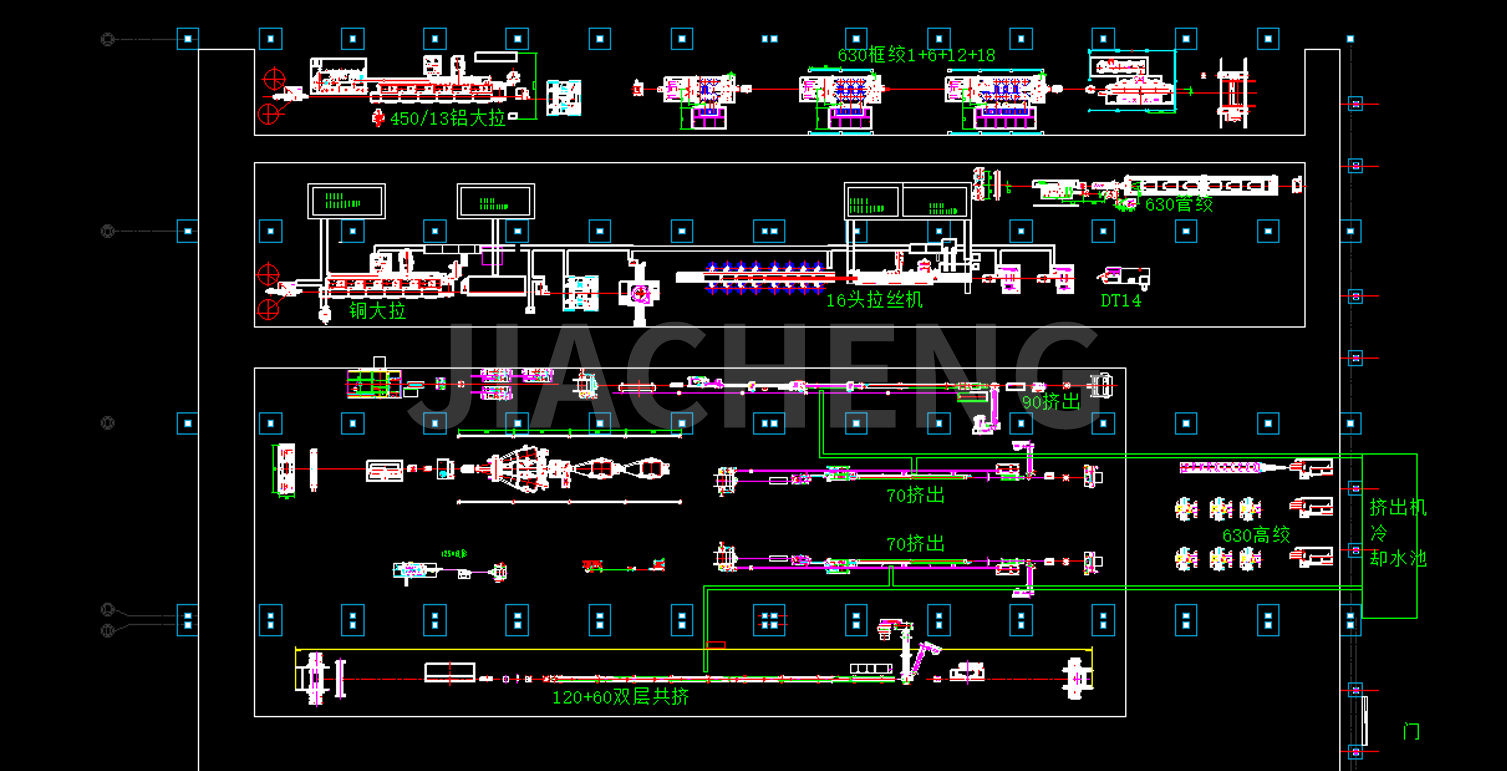

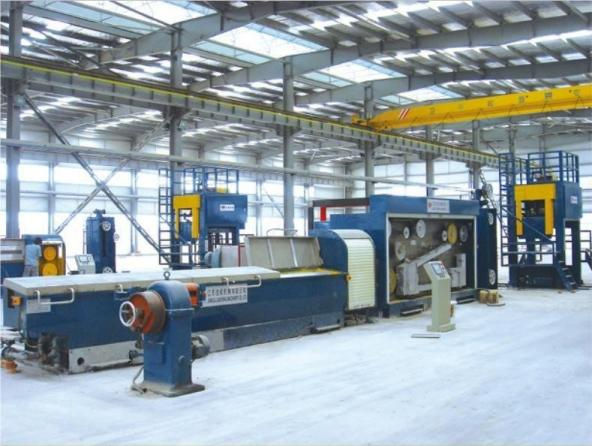

Dibujos de planificación de fábrica del cliente:
(1) Máquina descomponedora de varillas de cobre LHT450/13 con recocido
La máquina desintegradora de varillas de cobre de alta velocidad JCJX-LHT450/13 sirve para extraer varillas de cobre ordinarias de ∮8 mm hasta alambre de cobre blando de ∮1,2-3,5 mm. Los cabrestantes de tracción están dispuestos en una línea que puede trabajar de forma continua con una alta velocidad de tracción. Las piezas mecánicas y el control eléctrico coinciden entre sí y son fáciles de operar, cambian las matrices sin pausa y cambian los carretes automáticamente. Esta máquina tiene las características de fácil operación, alta eficiencia y producto de buena calidad.
| Tipo de máquina | LHT450/13 | LHT450/11 | LHT450/9 |
| Diámetro de entrada máx. (mm) | φ8 | φ8 | φ8 |
| Diámetro de salida (mm) | φ1.2-4.0 | φ1.5-4.0 | φ2.1-4.0 |
| Max.Die No. | 13 | 11 | 9 |
| Máx. velocidad de línea (m/s) | 25 | 22 | 20 |
| estructura del cuerpo | yeso planchado |
| Tipo de transmisión | Mediante engranajes de rectificado de alta precisión |
| Diámetro del cabrestante de velocidad fija (mm) | Diámetro del cabrestante de velocidad fija (mm) |
| Cabrestante de dibujo | φ450 |
| Potencia del motor principal (KW) | Recubierto de tungsteno |
| Motor de cabrestante de velocidad fija (KW) | 280 |
| Tipo de lubricación | 75 |
| Tipo de lubricación | inmersión |
| Equipo opcional | 1. Dispositivo de recocido continuo 450T 2. Doble rastrillo 3. Enrollador 4 、 recogida WS-1000 |
| Dispositivo de recocido continuo en línea |
| Tipo de máquina | 450T | 450TB |
| Diámetro del alambre de recocido. (mm) | Ø1.2-3.5 | Ø1.2-4.2 |
| Voltaje de recocido (V) | 0-60 | 0-60 |
| Corriente de recocido (A) | 0-6000A (CC) | 0-5000A (CA) |
| Máx. Velocidad de recocido (m/s) | 25 |

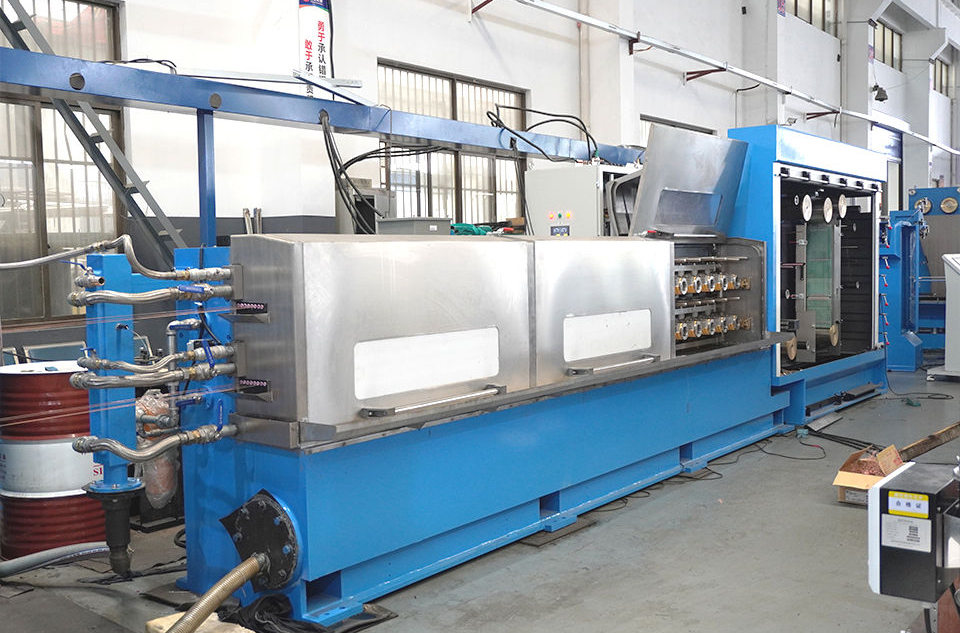

(2) Máquina trefiladora múltiple JCJX-DT21/100.16
Una de las ventajas clave de una máquina trefiladora múltiple es su alta productividad. Al trefilar varios alambres simultáneamente, la máquina aumenta significativamente la producción en comparación con las máquinas trefiladoras tradicionales de un solo alambre. Las máquinas trefiladoras múltiples son versátiles y pueden manejar varios tipos de varillas metálicas y haces de alambres, incluidos cobre, aluminio y sus aleaciones.
Diámetro de salida: produce cables finos de 0,15-0,5 mm
| Tipo de máquina | DT18/120.4 | DT24/100.16 | DT24/100.20 |
| Cable de trefilado No. | 4 cables | 16 cables | 20 cables |
| Máx. Muere No. | 18 | 24 | 24 |
| Máx. Diámetro de entrada (mm) | Ø1,85 | Ø2.6 | Ø2.6 |
| Diámetro de salida (mm) | Ø0,25- Ø0,7 | Ø0,16- Ø0,4 | Ø0,16- Ø0,4 |
| Diámetro del cabrestante de dibujo (mm) | Ø120 | Ø100 | Ø100 |
| Máx. Velocidad de dibujo (m/s) | 25 | 30 | 30 |

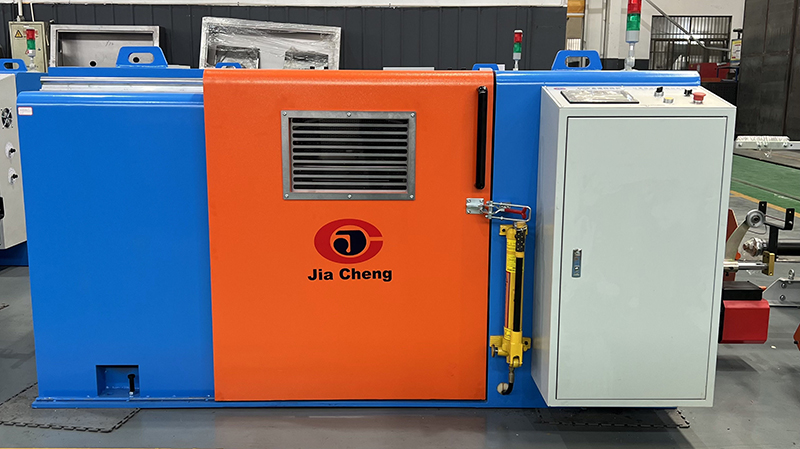

(3) Máquina agrupadora automática de doble giro JCJX-650P
Se adapta para torcer el alambre de cobre desnudo, el alambre recubierto de estaño y el alambre barnizado que tienen más de 7 hilos, freno magnético, que frena automáticamente cuando se rompe el alambre, la tensión adopta el tipo de embrague de polvo magnético. (Salida de control PLC)
| Tipo de máquina | JCJX-650P | JCJX-800P | JCJX-1000 |
| uso | Para agrupar 7 cobre desnudo, alambre estañado y alambre esmaltado. |
| Tipo de control | PLC HMI Control del inversor |
| Área de sección de torsión (mm2) | 0,18-6,00 | 2.5-16.00 | 8.00-20.00 |
| Diámetro del alambre de cobre (mm) | Φ0.18-Φ1.00 | Φ0.50-Φ1.20 | Φ0.72-Φ6.0 |
| Paso de torsión (mm) | 11.61-99.04 | 22,51-152,32 | 22,73-173,66 |
| Dirección de torsión | S o Z |
| Tensión de recogida | Tensión controlada por embrague magnético. |
| Velocidad máxima del eje principal (r/min) | 2000 | 1200 | 800 |
| Tipo de desplazamiento | La transversal y la distancia se pueden ajustar mediante el rodamiento transversal. |
| Lubricación de rodamientos | Lubricación con aceite fino, refrigeración por circulación. | Boquilla lubricante con aceite de alta temperatura | Boquilla lubricante con aceite de alta temperatura |
| Tipo de carga y descarga de bobina | tipo hidráulico |
| Máx. Diámetro de la bobina. | Φ630 | Φ800 | Φ1000 |
| Unidad de parada automática | Parada automática al alcanzar la longitud configurada y cable roto por dentro y por fuera |
| Freno | Freno magnético |
| Potencia del motor (kilovatios) | 7.5 | 11 | 22 |
| Altura del centro del eje principal (mm) | 850 | 900 | 1100 |

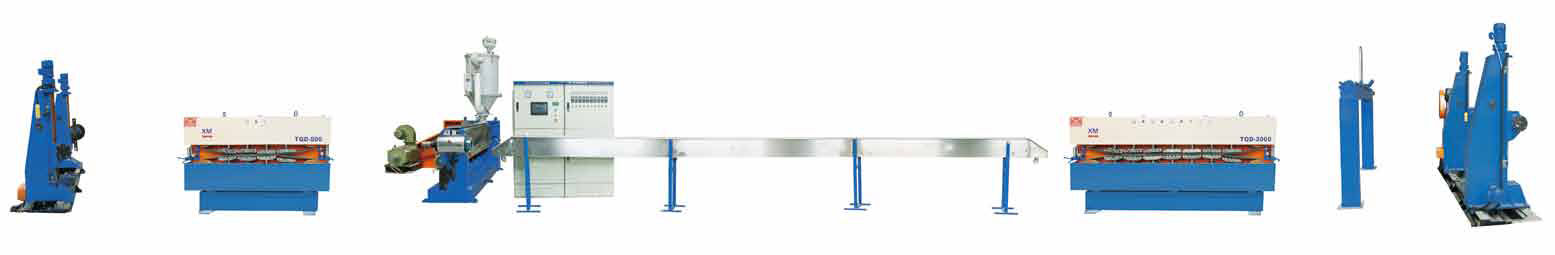

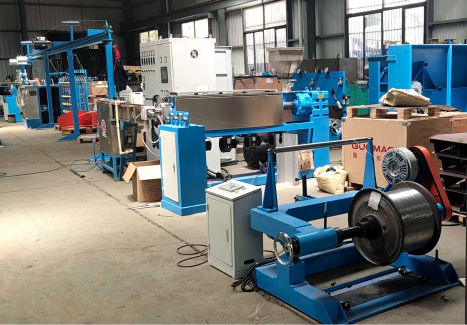

(4) Máquina extrusora JCJX-70 35
Diseño preciso del tornillo, duradero, sin moco, sin quitar el cromo, cambia de color rápidamente, con alta capacidad, alta calidad, la concentricidad del cable es superior al 90%, con alta precisión ±0,03. Con control PLC con pantalla táctil, fácil operación, más hommización.
1. Uso: se utiliza para el aislamiento de cables con PVC, LDPE, NYLON, TPU.
2. La línea de producción consta de: desenrollado, máquina principal, gabinete principal, canal fijo, tracción, recogida.
3. Piezas opcionales: oruga, máquina brillante, medidor láser de prueba de diámetro, tornillo LSZH, recogida y compensación tipo pórtico, recogida y compensación tipo eje final.
| Tipo | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Diámetro del tornillo (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Relación L/D del tornillo | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Capacidad de extrusión (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Capacidad de extrusión (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Capacidad de extrusión (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Potencia del motor principal | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| potencia total | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Diámetro acabado (mm) | 0.2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Tamaño de la bobina de liquidación (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Poder de pago | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7.5/11 |
| Tipo de unidad de transporte | capastan | capastan | capastan | capastan | capastan | capastan Oruga | capastan Oruga |
| Energía de la unidad de transporte | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Longitud del acumulador (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Tamaño de la bobina de recogida (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| poder de toma | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Velocidad de línea (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Dimensión (m) (L*W*H) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Peso(T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |

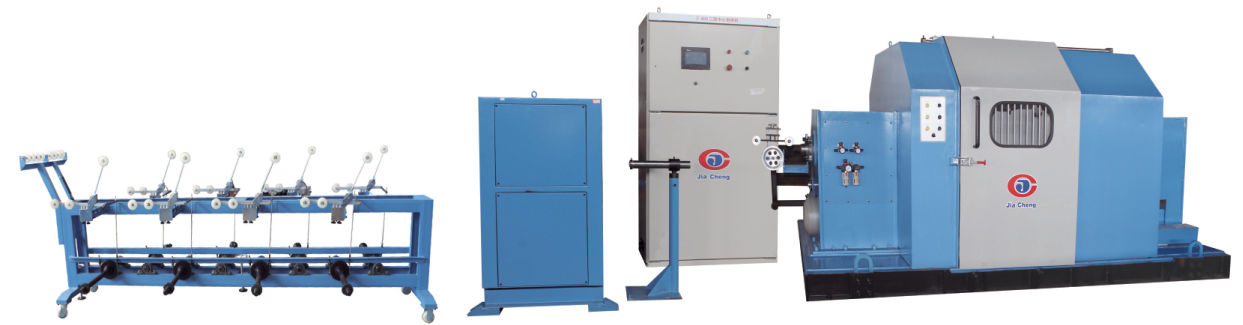

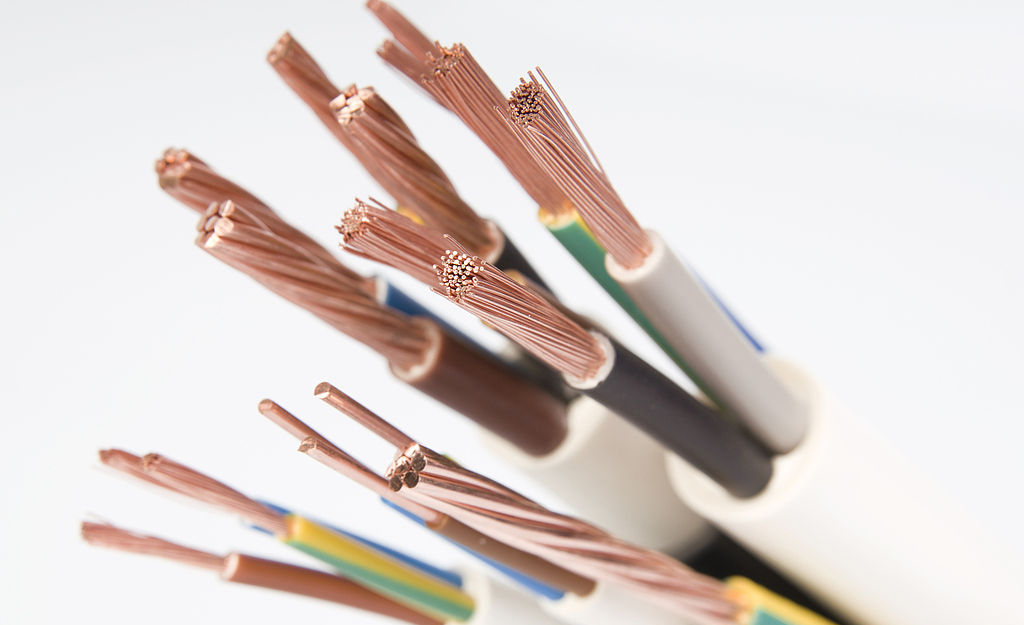

(5)JCJX-1000Máquina voladiza de giro simple
Es adecuado para todo tipo de cables de datos, cables de comunicación, cables especiales trenzados, al mismo tiempo se completa el envoltorio central y lateral.
| modelo | JCJX-630 | JCJX-800 | JCJX-1000 | JCJX-1250 |
| Diámetro de la bobina de liquidación (mm) | Φ400-Φ500-Φ630 |
| Diámetro de la bobina de recogida (mm) | Φ630 | Φ800 | Φ1000 | Φ1250 |
| Diámetro de cable aplicable (mm) | Φ0.6-3.0 | Φ1.0-5.0 |
| Potencia del motor principal (kw) | 11 | 15 | 15 | 20 |
| Máx. diámetro de colocación (mm) | Φ15 | Φ20 | Φ25 | Φ30 |
| Paso de torsión (mm) | 20-200 | 30-300 | 30-350 | 30-350 |
| No. de rotación (r/min) | 1000 | 800 | 600 | 550 |
| tensión de recogida | tensión neumática |
| estilo transversal | Regulación continua, según la velocidad de rotación de la bobina y el movimiento alternativo. |
| Distancia de recorrido(mm) | 2-12 | 3-20 | 3-30 | 3-30 |
| Dirección de torsión | S o Z Direction free designation |
| Tipo de envoltura | Envoltura de alambre central o envoltura lateral |
(6) Máquina extrusora JCJX-90
Ámbito de aplicación: se aplica a la producción de cables aislados con PVC, proporciona una funda protectora para cables de 2 a 5 núcleos y cables planos de 2 * 1,5 mm2
| Tipo | JCJX-30 | JCJX-40 | JCJX-50 | JCJX-60 | JCJX-70 | JCJX-80 | JCJX-90 |
| Diámetro del tornillo (mm) | Ø30 | Ø40 | Ø50 | Ø60 | Ø70 | Ø80 | Ø90 |
| Relación L/D del tornillo | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 | 25:1 |
| Capacidad de extrusión (kg/h) PVC | 25 | 40 | 80 | 100 | 130 | 200 | 240 |
| Capacidad de extrusión (kg/h) LDPE | 16 | 20 | 40 | 53 | 86 | 122 | 133 |
| Capacidad de extrusión (kg/h) PP | 13 | 17 | 34 | 41 | 68 | 96 | 124 |
| Potencia del motor principal | 5.5 | 7.5 | 11 | 18.5 | 22-37 | 30-55 | 37-75 |
| potencia total | 21 | 24 | 28 | 42 | 50 | 65 | 75-113 |
| Diámetro acabado (mm) | 0.2-1 | 0,4-3 | 0,8-5 | 1-8 | 2-12 | 3-25 | 5-35 |
| Tamaño de la bobina de liquidación (mm) | 300/400 | 300/500 | 400/630 | 500/630 | 500/630 | 500/630 | 630/800 |
| Poder de pago | 2.2 | 3.7 | 3.7 | 3.7 | 3.7 | 5,5/7,5 | 7.5/11 |
| Tipo de unidad de transporte | capastan | capastan | capastan | capastan | capastan | capastan Oruga | capastan Oruga |
| Energía de la unidad de transporte | 1.5 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 | 5.5 |
| Longitud del acumulador (m) | 220 | 220 | 220 | 220 | 220 | 220 | 220 |
| Tamaño de la bobina de recogida (mm) | 400/500 | 400/630 | 400/630 | 500/630 | 630/800 | 800/1000 | 630/1250 |
| poder de toma | 2.2 | 2.2 | 2.2 | 2.2 | 3.7 | 3.7 | 5.5 |
| Velocidad de línea (m/min) | 10-650 | 10-650 | 10-650 | 10-650 | 10-500 | 10-350 | 10-250 |
| Dimensión (m) (L*W*H) | 20*1,5*2,1 | 20*1,6*2,1 | 20*1,7*2,1 | 20*2,5*2,1 | 25*2,5*2,1 | 25*3,2*2,1 | 30*3,6*2,1 |
| Peso(T) | 5 | 6 | 8 | 8 | 8.5 | 7-9 | 9-12 |
