Máquinas trefiladoras explicadas: cómo funcionan, qué tipos existen y cómo elegir la adecuada

Qué hace una máquina trefiladora y por qué es importante

Una máquina trefiladora reduce el diámetro de una varilla o alambre de metal tiryo de él a través de una serie de troqueles progresivamente más pequeños bajo tensión. El resultado es un alambre con un diámetro preciso, propiedades mecánicas mejoradas y un acabado superficial más suave, cualidades que no se pueden lograr de manera confiable mediante laminación o extrusión únicamente.

El trefilado es el proceso fundamental detrás de prácticamente todos los productos de alambre en la fabricación moderna. — desde conductores eléctricos y cables automotrices hasta acero para resortes, suturas quirúrgicas y cuerdas de piano. Una máquina que comienza con una varilla de acero de 5,5 mm puede reducirla a 0,1 mm o menos mediante sucesivas pasadas de embutición, cada una de las cuales elimina un porcentaje controlado del área de la sección transversal.

Seleccionando el derecho máquina de trefilado (ya sea para cobre, aluminio, acero o aleaciones especiales) depende de la comprensión de la mecánica del proceso, las configuraciones de la máquina, el diseño de la matriz, los requisitos de lubricación y las especificaciones finales del alambre que exige su aplicación. Esta guía cubre cada una de esas áreas con la especificidad necesaria para tomar una decisión informada sobre el equipo.

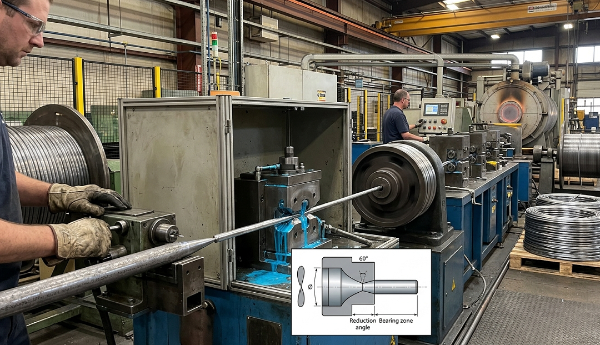

El proceso de trefilado: paso a paso

El proceso de trefilado sigue una lógica mecánica constante independientemente del material que se embuti. Comprender cada etapa ayuda a diagnosticar problemas y optimizar la calidad de los resultados.

1. Señalando: El extremo delantero de la varilla es cónico, ya sea mediante estampación, laminado o rectificado, de modo que pueda pasarse a través de la abertura de la matriz y agarrarse mediante el cabrestante o bloque de tracción.
2. Entrada del troquel: El alambre puntiagudo entra en la campana del troquel (cono de entrada), que lo guía hacia el ángulo de aproximación donde comienza la deformación.
3. Zona de reducción: El alambre se comprime radialmente a medida que pasa a través de la zona de soporte del troquel. El área de la sección transversal disminuye mientras que la longitud aumenta proporcionalmente. Las reducciones por pase suelen oscilar entre 15% a 25% para acero y hasta 30% a 35% para metales más blandos como cobre y aluminio .
4. Zona de rodamiento: Una sección cilíndrica corta que controla el diámetro final y el acabado superficial.
5. Alivio de la espalda: Una ligera inclinación en la salida del troquel que evita que el alambre se atasque al salir.
6. Bobinado: El alambre trefilado se enrolla en un cabrestante o carrete para la siguiente pasada o embalaje final.

Cada paso a través de una matriz endurece el alambre debido a la deformación plástica. Para materiales como el acero con alto contenido de carbono y el acero inoxidable, puede ser necesario un recocido intermedio (ablandamiento mediante tratamiento térmico) después de varias pasadas para restaurar la ductilidad antes de poder continuar con el estirado. El cobre y el aluminio normalmente permiten más reducciones antes de que sea necesario el recocido.

Principales tipos de máquinas trefiladoras

Las máquinas trefiladoras se clasifican principalmente por la cantidad de bloques de trefilado (pasada única o múltiple), la disposición de esos bloques y el tipo de material y calibre del alambre que se procesa. Cada configuración se adapta a un escenario de producción diferente.

Máquinas trefiladoras de un solo bloque (un solo troquel)

La configuración más sencilla: una matriz, un cabrestante. La varilla pasa a través de un único troquel y se enrolla en un tambor giratorio. Las máquinas monobloque se utilizan para trefilado de alambre y varilla pesados — normalmente reduce la varilla de 5 a 12 mm a 2 a 4 mm con un solo tirón. Son comunes como primera etapa en una línea de trefilado de varias máquinas y también se utilizan para aplicaciones especiales donde se necesitan cambios frecuentes de matrices.

Las velocidades de trefilado para máquinas monobloque que trabajan con varillas pesadas suelen ser 1 a 5 metros por segundo . La ventaja es la simplicidad mecánica y la facilidad de configuración; la limitación es que sólo se logra una reducción por pasada de la máquina.

Máquinas de trefilado de múltiples pasadas (continuas)

Las máquinas de pasadas múltiples pasan alambre a través de una serie de troqueles y cabrestantes en una sola pasada continua. Cada cabrestante gira más rápido que el anterior para compensar el aumento de velocidad y longitud del cable después de cada reducción. Estas máquinas son los caballos de batalla del trefilado: una sola máquina de 12 troqueles puede tomar una varilla de 5,5 mm y estirarla hasta menos de 1 mm sin detenerse.

Las máquinas modernas de múltiples pasadas para alambre de cobre fino pueden alcanzar velocidades de salida que exceden 30 metros por segundo , con algunas máquinas de alambre fino de alta velocidad que alcanzan 40–50 m/s . El número de troqueles en la máquina suele oscilar entre 6 y 25, según el calibre y el material final.

Máquinas de trefilado húmedo

En las máquinas de trefilado en húmedo, las matrices y los cabrestantes están completamente sumergidos en una solución líquida lubricante y refrigerante. Esta es la configuración estándar para trefilado fino y ultrafino — diámetros inferiores a aproximadamente 0,5 mm — donde el calor generado a altas velocidades de trefilado dañaría el alambre o las matrices. Las máquinas húmedas son dominantes en la producción de alambre magnético, alambre de telecomunicaciones y alambre fino de acero inoxidable.

Máquinas de trefilado en seco

Las máquinas de trefilado en seco utilizan lubricantes en polvo o en pasta en lugar de baños líquidos. Se utilizan para alambre medio a grueso , particularmente alambre de acero en el rango de 0,5 a 5 mm, donde los lubricantes secos como el estearato de sodio o calcio brindan una lubricación adecuada sin las complicaciones de un sistema líquido. Los cables de acero para neumáticos y los alambres para resortes se producen comúnmente en equipos de trefilado en seco.

Máquinas de trefilado en línea recta

En una máquina de línea recta, el alambre viaja horizontalmente a través de las matrices sin enrollarse alrededor de los cabrestantes intermedios. Esto elimina la tensión de flexión introducida al enrollar alrededor de un tambor, lo que hace que las máquinas de línea recta sean preferidas para Materiales duros, quebradizos o de alto valor. - como alambre de tungsteno, molibdeno, titanio y alambre de electrodo de soldadura - donde la fatiga por flexión durante el estirado causaría roturas.

Especificaciones de la máquina trefiladora comparadas por aplicación

Matrices: el componente que define la calidad del alambre

El troquel de dibujo es el corazón del proceso. La geometría, el material y el acabado de la superficie del troquel determinan directamente la tolerancia del diámetro del alambre, la calidad de la superficie y la vida útil del troquel. Una matriz mal especificada o desgastada produce un alambre fuera de tolerancia, áspero o propenso a romperse.

Materiales de matriz

• Carburo de tungsteno: El material de troquel estándar para la mayoría de aplicaciones de acero y alambre medio. Excelente resistencia al desgaste, rentable y disponible en una amplia gama de grados. Vida útil típica del alambre de acero al carbono: 200–500 kg de alambre por troquel dependiendo de la dureza y reducción del alambre.
• Diamante policristalino (PCD): Se utiliza para trefilado fino y ultrafino de cobre y metales preciosos. Vida útil notablemente más larga que la del carburo, a menudo 10 a 50 veces más — justificando el costo significativamente mayor de la producción de alambre fino en gran volumen.
• Diamante natural: Todavía se utiliza para los calibres de alambre más finos por debajo de aproximadamente 0,05 mm, donde la perfección cristalográfica del diamante natural proporciona acabados superficiales y tolerancias dimensionales que las alternativas sintéticas no pueden igualar.
• Cerámica: Se utiliza en aplicaciones específicas como el trefilado de acero inoxidable o titanio donde la reactividad química entre el alambre y el carburo causaría un desgaste acelerado.

Programa de reducción y ángulo del troquel

El semiángulo de aproximación del troquel (el ángulo entre el eje del troquel y la zona de reducción cónica) normalmente oscila entre 6° a 12° para la mayoría de las aplicaciones. Un ángulo más pequeño reduce la fuerza de tracción y el desgaste del troquel, pero aumenta la longitud de contacto y la fricción. Un ángulo mayor acorta el contacto pero aumenta la deformación redundante, lo que eleva la temperatura del alambre y la tasa de endurecimiento por trabajo. El ángulo óptimo para un material determinado y la reducción se determinan empíricamente y es un parámetro estrechamente mantenido en las operaciones comerciales de trefilado.

El programa de reducción (cuánta reducción de área se asigna a cada troquel en una máquina de múltiples pasadas) debe equilibrarse para que ningún troquel se sobrecargue mientras la máquina opera a su máximo rendimiento. Las reducciones típicas de área por pasada son 17-22% para acero and 20-30% para cobre . Superar estos umbrales aumenta exponencialmente la frecuencia de rotura del alambre y el desgaste de la matriz.

Lubricación: fundamental para el rendimiento de la máquina y la calidad del alambre

La lubricación en el trefilado cumple tres funciones: reducir la fricción entre el alambre y el troquel, eliminar el calor generado por la deformación y la fricción y prevenir la soldadura o el roce entre la superficie del alambre y el material del troquel. Una lubricación incorrecta es la causa más común de falla prematura del troquel, roturas excesivas de alambre y mala calidad de la superficie.

• Lubricantes secos (jabón en polvo): El estearato de sodio y el estearato de calcio son los lubricantes secos más comunes para el trefilado de alambre de acero. El alambre está recubierto previamente con una capa portadora de cal o bórax que reacciona con el jabón para formar una película de jabón de zinc en la interfaz del troquel. Eficaz para rotura de varillas y alambres medianos, pero no apto para alambres finos.
• Lubricantes húmedos (emulsiones y aceites puros): Las emulsiones a base de agua que contienen aditivos lubricantes sintéticos son estándar para las máquinas de trefilado en húmedo. La concentración normalmente se mantiene entre 3% y 10% en volumen , con pH controlado entre 8,5 y 9,5 para evitar el crecimiento bacteriano y la corrosión. Los aceites puros (no emulsionados) se utilizan para aplicaciones específicas de acero inoxidable y aleaciones especiales.
• Recubrimientos metálicos: Para acero con muy alto contenido de carbono (cordones para neumáticos, alambres de PC), la varilla se recubre con latón o zinc mediante galvanoplastia o patente por inmersión en caliente antes del estirado. Estos recubrimientos metálicos actúan como portadores de lubricantes sólidos y se consumen durante el estirado, depositando una fina película lubricante en la interfaz del troquel.

Factores clave al seleccionar una máquina trefiladora

Comprar o especificar una máquina trefiladora requiere hacer coincidir múltiples parámetros técnicos con sus requisitos de producción. Estos son los factores que tienen el mayor impacto en la calidad de la producción, el costo operativo y el retorno de la inversión:

Gama de materiales y calibres de alambre

Defina su rango de diámetro de entrada y salida antes de evaluar cualquier máquina. Una máquina optimizada para el trefilado fino de cobre no es adecuada para la rotura de varillas de acero y viceversa. Si su gama de productos abarca una amplia ventana de calibre (por ejemplo, de 5 mm a 0,3 mm), probablemente necesitará dos máquinas en serie en lugar de una sola unidad.

Potencia del motor y fuerza de tracción

La fuerza de estiramiento es proporcional al área de la sección transversal del alambre, el límite elástico del material y la reducción del área total por pasada. Un tamaño insuficiente de la potencia del motor provoca paradas de tracción y roturas excesivas de cables; El sobredimensionamiento desperdicia capital y energía. Para máquinas de alambre de acero mediano que procesan alambre de 1 a 3 mm, la potencia del motor instalado generalmente oscila entre 15 kilovatios a 75 kilovatios por bloque de dibujo dependiendo del número de pasadas y velocidad de dibujo.

Control de velocidad y sincronización

En máquinas de múltiples pasadas, la velocidad de cada cabrestante debe sincronizarse con precisión para mantener la contratensión correcta entre pasadas. Uso de máquinas modernas. Variadores de frecuencia (VFD) con control de tensión de circuito cerrado en cada bloque, lo que permite el ajuste automático de las variaciones de alargamiento del cable. Las máquinas más antiguas utilizan relaciones de velocidad mecánicas que requieren un ajuste manual al cambiar los grados de alambre o los programas de matrices.

Capacidad de recocido en línea

Para el trefilado de alambre de cobre y aluminio, el recocido continuo en línea (pasar el alambre terminado a través de una zona de calentamiento resistiva corta antes del carrete receptor) restaura la ductilidad sin un ciclo de recocido en horno separado. El recocido en línea puede eliminar un paso de procesamiento separado completo , lo que reduce significativamente el tiempo de producción y el costo de energía por kilogramo de alambre producido. Verifique si la velocidad de salida de la máquina es compatible con el tiempo de residencia térmica requerido para un recocido adecuado de su aleación objetivo.

Detección de rotura y reinicio automático

Las roturas de alambre son una parte inevitable de las operaciones de trefilado, especialmente en máquinas de alambre fino que funcionan a alta velocidad. El impacto económico de una rotura depende en gran medida de la rapidez con la que se detiene la máquina y de la rapidez con la que el operador puede volver a enhebrar y reiniciar. Las máquinas modernas incluyen detectores de rotura ópticos o por contacto que detienen la máquina a los milisegundos de una pausa y, en algunos modelos, pueden volver a enhebrarse y reiniciarse automáticamente sin intervención del operador. En una máquina de alambre fino de alta velocidad que funciona a 40 m/s, reducir el tiempo de reenhebrado de 15 minutos a 2 minutos puede recuperar cientos de horas de producción al año en una sola máquina.

Problemas comunes de trefilado y sus causas fundamentales

El conocimiento del diagnóstico de problemas comunes de dibujo reduce el tiempo de inactividad y los desechos. La mayoría de los defectos se remontan a una de tres fuentes: condición de la matriz, falla de lubricación o inconsistencia del material.

• Roturas frecuentes de cables: La mayoría de las veces se debe a una reducción excesiva por pasada, matrices desgastadas o agrietadas, lubricación inadecuada o puntos duros en la varilla entrante debido a la segregación o a una práctica inadecuada del laminador. Primero verifique la condición del troquel y luego revise el programa de reducción.
• Ranurado de superficies o líneas de troquelado: Indica desgaste del dado, contaminación de la superficie del dado o descomposición del lubricante. Reemplace el troquel y enjuague el sistema de lubricación. Las marcas que no se solucionan se propagarán a los troqueles posteriores y degradarán toda la longitud del producto.
• Variación del diámetro a lo largo del alambre: Puede ser el resultado de fluctuaciones de tensión (verifique la calibración del VFD y la condición de la superficie del cabrestante), zonas de rodamiento desgastadas en las matrices o diámetro entrante inconsistente de la varilla.
• Generación excesiva de calor: Indica insuficiencia de lubricación, velocidad de extracción excesiva para la capacidad de enfriamiento del sistema de lubricante o reducción por pasada que excede la tolerancia térmica del material. La temperatura del alambre de cobre en la salida del dado generalmente debe permanecer por debajo 150°C para evitar la oxidación de la superficie.
• Problemas de bobinado o fundición en alambre en bobina: La tensión residual del proceso de trefilado puede hacer que el alambre se salga del carrete o forme bobinas inconsistentes. Esto generalmente se soluciona ajustando la contratensión en el cabrestante final o agregando un rodillo enderezador antes de que el carrete receptor.
