¿Qué es el trefilado de alambre y cómo funcionan las máquinas trefiladoras?

¿Qué es el trefilado de alambre?

Trefilado de alambre es el proceso de reducir una varilla o alambre de metal a un diámetro más pequeño tirando de él a través de una serie de troqueles cónicos bajo tensión. El resultado es un alambre con tolerancias dimensionales más estrictas, acabado superficial mejorado y propiedades mecánicas mejoradas en comparación con la varilla original. Este proceso de trabajo en frío es fundamental para fabricar cables eléctricos de cobre, cables de acero, conductores de aluminio, resortes de acero inoxidable y muchos otros productos utilizados en las industrias de la construcción, la automoción, la electrónica y las telecomunicaciones.

En términos prácticos, una varilla de acero de 6,5 mm de diámetro se puede estirar hasta 0,10 mm mediante pasadas sucesivas, logrando una reducción total del área superior al 99%. El proceso funciona porque el metal es dúctil: se deforma plásticamente sin fracturarse cuando se pasa a través de una matriz en un ángulo y velocidad controlados.

Cómo funciona el proceso de trefilado paso a paso

El proceso de trefilado sigue una secuencia bien definida que transforma el material de varilla en bruto en alambre terminado con especificaciones precisas:

1. Preparación de la varilla: La varilla entrante (normalmente de 5,5 a 13 mm) se limpia mediante decapado con ácido o desincrustación mecánica para eliminar las incrustaciones de laminación y los óxidos que dañarían las matrices.
2. Señalando: Un extremo de la varilla es cónico (puntiagudo) para poder pasarlo a través del primer troquel y sujetarlo con el bloque de dibujo.
3. Lubricación: El alambre pasa a través de una caja de lubricante (jabón seco en polvo, emulsión de aceite o lubricante húmedo) para reducir la fricción y el desgaste del troquel.
4. Muere el dibujo: El alambre se pasa a través de una matriz endurecida (generalmente carburo de tungsteno para tamaños pesados y diamante policristalino (PCD) para alambre fino), lo que reduce el área de la sección transversal entre un 10 y un 30 % por pasada.
5. Recocido intermedio (si es necesario): Después de un importante trabajo en frío, el alambre se ablanda en un horno (600 a 900 °C para el acero) para restaurar la ductilidad antes de continuar con el trefilado.
6. En cola: El alambre terminado se enrolla en bobinas o carretes con tensión controlada para su envío o procesamiento posterior.

Cada pasada de troquel endurece el metal, aumentando la resistencia a la tracción. El alambre de acero con alto contenido de carbono trefilado a 2 mm, por ejemplo, puede alcanzar resistencias a la tracción de 1.800–2.200 MPa — mucho más alto que los 600-900 MPa de la varilla laminada en caliente original.

¿Qué es una máquina trefiladora?

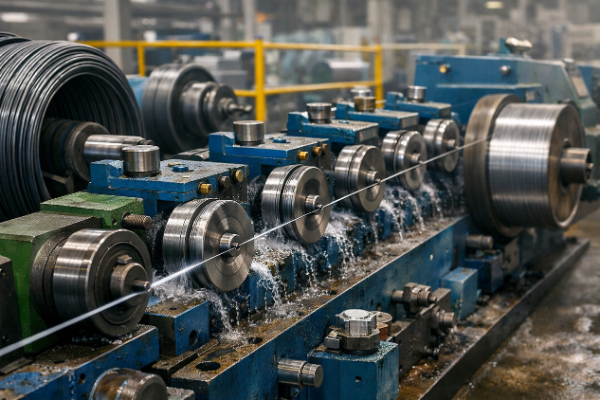

Una máquina trefiladora es un equipo industrial que mecaniza y automatiza el proceso de trefilado, pasando alambre a través de uno o varios troqueles a velocidades controladas utilizando cabrestantes motorizados o bloques de trefilado. Las máquinas modernas van desde bloques de un solo troquel utilizados para romper varillas pesadas hasta máquinas trefiladoras continuas de alambre fino de 25 troqueles capaces de producir alambre más delgado que un cabello humano a velocidades superiores a 3.000 m/min.

Las máquinas trefiladoras se clasifican por material (acero, cobre, aluminio), rango de diámetro del alambre, número de pasadas de trefilado (troqueles) y configuración de accionamiento. La selección del tipo de máquina adecuado determina directamente la productividad, la calidad del cable y el consumo de energía.

Principales tipos de máquinas trefiladoras

Diferentes aplicaciones requieren diferentes configuraciones de máquina. La siguiente tabla resume los tipos más comunes:

Máquinas de trefilado en seco versus en húmedo

El método de lubricación divide las máquinas en dos familias principales. Máquinas de trefilado en seco utilizan lubricantes en polvo (jabón, cal, bórax) y son estándar para alambres de acero de hasta aproximadamente 0,5 mm. Máquinas de trefilado húmedo sumerge tanto los troqueles como los cabrestantes en una emulsión de aceite y agua, lo que permite un trefilado de alambre fino y ultrafino a velocidades muy altas con una refrigeración y una vida útil del troquel superiores.

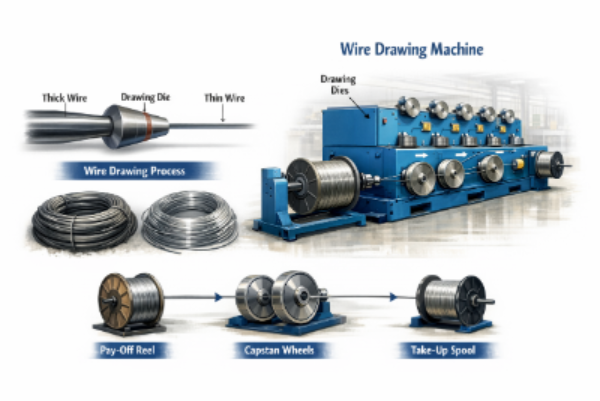

Componentes clave de una máquina trefiladora

Comprender la anatomía de la máquina ayuda a los operadores a solucionar problemas y optimizar el rendimiento:

• Troquel de dibujo: La herramienta central es una punta (carburo de tungsteno o diamante PCD) montada en una carcasa de acero. La geometría del troquel (ángulo de aproximación normalmente de 6 a 15°, longitud del rodamiento) determina la calidad de la deformación y la vida útil del troquel.
• Cabrestante/bloque de dibujo: Un tambor giratorio que aplica tensión para tirar del alambre a través del troquel. El diámetro y el acabado de la superficie afectan el enrollado y el deslizamiento del alambre.
• Puesto de liquidación: Sostiene y controla el carrete de alimentación, manteniendo la tensión trasera correcta para evitar el colapso de la bobina o que el cable se doble al entrar.
• Sistema de lubricación: Cajas de troqueles para máquinas secas o tanque de recirculación de emulsión con filtración para máquinas húmedas. El lubricante contaminado provoca defectos en la superficie y roturas de cables.
• Recogida/carrete: Enrolla el cable terminado en bobinas o bobinas con tensión controlada. El desplazamiento preciso garantiza un bobinado uniforme de las capas.
• Sistema de accionamiento: Los variadores de frecuencia variable (VFD) de CA permiten un control preciso de la velocidad del cabrestante y la sincronización de la velocidad entre múltiples bloques de trefilado, lo cual es fundamental para evitar la rotura del cable.
• Sistema de refrigeración: Los cabrestantes o porta matrices refrigerados por agua disipan el calor generado por la deformación y la fricción, protegiendo las propiedades del alambre y la geometría de la matriz.

Diseño de matrices de trefilado y reducción de área

La matriz es el consumible más crítico en el trefilado. Su geometría controla la eficiencia de la deformación, la calidad de la superficie y las propiedades mecánicas del alambre.

Zonas de matriz

Un troquel de dibujo estándar tiene cuatro zonas distintas:

• Zona de entrada/timbre: Guía el alambre hacia el interior del troquel sin contacto brusco.
• Zona de aproximación/reducción: La superficie en ángulo (normalmente 2α = 12–24° de ángulo total incluido para el acero) donde se produce la reducción real del diámetro.
• Zona de rumbo/tierra: Una sección paralela corta que dimensiona el alambre al diámetro final y mejora la redondez. La longitud típica es del 25 al 35 % del diámetro de salida.
• Zona de alivio de salida/atrás: Previene el rayado del alambre a la salida y facilita la eliminación de la película lubricante.

Reducción de área por pase

La reducción de área (r) se calcula como: r = (A₀ − A₁) / A₀ × 100% , donde A₀ es la sección transversal de entrada y A₁ es la sección transversal de salida. Los valores típicos son:

• Cobre blando y aluminio: 20–35% por pasada
• Acero bajo en carbono: 15-25% por pasada
• Acero inoxidable o con alto contenido de carbono: 10-18% por pasada
• Alambre ultrafino (metales preciosos): 5–12% por pasada

Una reducción excesiva por pasada aumenta el riesgo de defectos de estallido central y roturas de cables, especialmente en materiales con alto contenido de carbono.

Velocidad de la máquina trefiladora y rendimiento de producción

La velocidad de la máquina es uno de los parámetros más importantes que afectan tanto la productividad como la calidad del alambre. La velocidad de trefilado varía enormemente según el material y el tamaño del alambre:

Las máquinas de alta velocidad requieren lubricación, enfriamiento y materiales de matriz proporcionalmente avanzados para mantener una calidad constante. Aumentar la velocidad en solo un 20 % sin una refrigeración adecuada puede aumentar la temperatura del troquel entre 80 y 120 °C , acelerando rápidamente el desgaste.

Defectos comunes del trefilado y cómo prevenirlos

Incluso las máquinas bien mantenidas pueden producir cables defectuosos si los parámetros del proceso varían. Reconocer las causas de los defectos acelera la acción correctiva:

• Rotura de alambre: Más comúnmente causado por una reducción excesiva por pasada, matrices desgastadas o de tamaño incorrecto, costuras superficiales en la varilla entrante o lubricación inadecuada. Una tasa de rotura superior a 1 rotura por tonelada indica un problema sistémico.
• Variación del diámetro (ovalidad): Resulta de una zona de rodamiento desgastada, tensión desigual del cabrestante o vibración. El alambre magnético de cobre con una ovalidad superior al 0,5% provoca fallos de aislamiento en los motores.
• Rayones y costuras superficiales: Causado por muescas en el troquel, lubricante contaminado o residuos en la caja del troquel. Crítico para acero inoxidable y alambre de grado médico.
• Explosiones centrales (grietas de Chevron): Fracturas internas invisibles en la superficie, causadas por altos ángulos de matriz combinados con una baja reducción. Particularmente peligroso en alambres trenzados de hormigón pretensado.
• Fisuración por tensión residual: El trabajo en frío excesivo sin recocido intermedio crea altas tensiones internas que provocan un agrietamiento retardado en las bobinas después del estirado.

Materiales comúnmente procesados por máquinas trefiladoras

Las máquinas trefiladoras procesan una amplia gama de metales, cada uno con distintos desafíos:

• Acero bajo en carbono (≤0,10% C): Se utiliza para clavos, mallas, alambre de púas e ingeniería general. La alta ductilidad permite grandes reducciones por pasada.
• Acero con alto contenido de carbono (0,60–0,95% C): Se utiliza para alambres de resortes, talones de neumáticos, hilos de PC y cuerdas. Requiere un control estricto del patentado (tratamiento térmico) antes del embutición para lograr la microestructura requerida.
• Acero inoxidable: El trabajo se endurece muy rápidamente; Requiere recocido frecuente y lubricantes especializados (aceites clorados o recubrimiento de oxalato).
• Cobre y aleaciones de cobre: El mayor volumen de alambre trefilado no ferroso a nivel mundial. El cobre blando no requiere recocido entre pasadas para reducciones moderadas, pero debe recocerse para mantener la conductividad para grados eléctricos.
• Aluminio y aleaciones de aluminio: Dibujado para líneas eléctricas aéreas (conductores AAC, AAAC, ACSR) y cables de construcción. La baja resistencia requiere ángulos de matriz más suaves y un control cuidadoso de la tensión.
• Tungsteno y molibdeno: Dibujado para filamentos de lámparas y aplicaciones de alta temperatura; requiere trefilado a temperatura elevada y troqueles de diamante.

Selección de una máquina trefiladora: factores clave a evaluar

Comprar o especificar una máquina trefiladora implica más que igualar el rango de diámetro. Evalúe estos parámetros cuidadosamente antes de comprometerse:

• Fuerza máxima de tracción (kN): Debe exceder el límite elástico de la sección transversal del alambre en la primera salida del troquel. Las máquinas de tamaño insuficiente rompen cables o se atascan bajo carga.
• Número de pases de dibujo: Más pasadas permiten un diámetro final más fino y una mejor distribución del trabajo por matriz, pero aumentan el espacio ocupado por la máquina y el costo de capital.
• Tipo de accionamiento y control: Los variadores de CA controlados por VFD proporcionan sincronización y rampa de velocidad suaves. Los sistemas de embrague deslizante más antiguos son propensos a tener picos de tensión que rompen los cables finos.
• Capacidad de refrigeración: Verifique que el enfriamiento del cabrestante y el enfriamiento del lubricante puedan mantener las temperaturas dentro de los límites a la velocidad máxima de producción.
• Tiempo de cambio de troquel: En una máquina de matrices múltiples que produce alambre de acero de 3 mm a 10 m/s, un cambio de matriz de 10 minutos representa aproximadamente 6.000 m de producción perdida . Los portatroqueles de cambio rápido reducen significativamente el tiempo de inactividad.
• Automatización y seguimiento: Las máquinas modernas incorporan medidores de diámetro láser, sensores de tensión y controles PLC que detectan roturas y desviaciones de parámetros en tiempo real, lo que reduce las tasas de desperdicio entre un 15 y un 30 % en comparación con las máquinas monitoreadas manualmente.

Trefilado frente a otros procesos de conformado de metales

El trefilado a veces se confunde con procesos relacionados. Comprender las diferencias aclara cuándo se aplica cada método:

• Trefilado versus extrusión: En la extrusión, el metal se empuja a través de una matriz; en el dibujo, se tira. El dibujo produce una mayor precisión dimensional y endurecimiento por trabajo; Se prefiere la extrusión para aleaciones no dúctiles y perfiles huecos.
• Trefilado versus laminado: El laminado utiliza compresión entre rodillos, adecuado para productos planos y varillas de gran tamaño. Se prefiere el trefilado para alambre redondo de menos de 8 mm, donde el confinamiento del troquel garantiza una redondez precisa.
• Trefilado versus estampado: El estampado utiliza golpes de martillo radiales para reducir el diámetro, preferido para productos cónicos o materiales sensibles a la tensión de tracción durante el embutición.

Para producir largos tramos de alambre con una tolerancia de diámetro ajustada (±0,005 mm alcanzable en cobre fino), El trefilado a través de matrices progresivas sigue siendo el método de conformado en frío más eficiente y rentable disponible.
